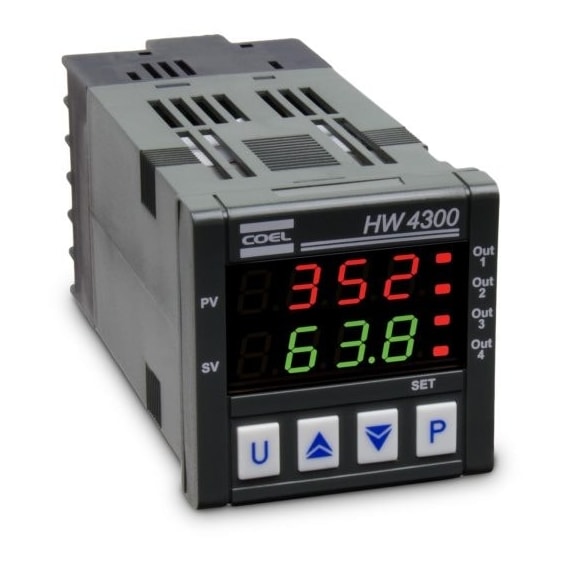

Controlador de Processos Coel HW4300/2L-3QCSI 100 A 240VCA

O modelo HW4300 é um controlador de processo ou temperatura com opções de controles ON/OFF, ON/OFF a Zona Neutra, PID de ação simples, PID de ação dupla (direta e reversa) e PID para acionamento de válvula motorizada, com funções de AUTO-TUNE, SELF-TUNE e cálculo automático do parâmetro FUZZY OVERSHOOT CONTROL pelo controle PID. O instrumento pode também dispor de interface de comunicação serial RS485 MODBUS-RTU e com velocidade de transmissão de até 38400 baud. O valor do processo é visualizado em um display vermelho de 4 dígitos; o valor de Set Point em um display verde de 4 dígitos, enquanto o estado das saídas é indicado por LED. O instrumento prevê a memorização de 4 Set Point de controle e pode ter até 4 saídas a relé ou para comando de relés de estado sólido (SSR) ou ainda até 2 saídas analógicas (0/4 a 20 mA). A entrada é configurável e aceita sensores de temperatura (termopares J, K, S, B, C, E, L, N, R, T; termoresistência Pt100; termistores PTC, NTC; sensores infravermelhos com linearização J ou K) e sinais analógicos normalizados (0/ 4 a 20mA, 0/1 a 5 V, 0/2 a 10 V, 0 a 50/60 mV, 12 a 60 mV). O instrumento também pode dispor de uma entrada para transformador, para a função de alarme de queima de resistência (Heat Break) e uma entrada digital de funcionamento programável. Outras importantes funções existentes no instrumento são: alarme de malha de controle aberta (Loop-Break), limitação de potência na saída, limitação da velocidade de variação da potência na saída, divisor de faixa (split-range), alcance do Set Point a velocidade controlada, controle de aquecimento e de resfriamento, comutação automática entre dois Set Point de controle, função de Soft-Start, configuração através de comunicação serial e proteção de parâmetros em vários níveis.

- 2 displays a LED de fácil visualização para o operador.
- Controle ON-OFF ou PID com auto-tune, self-tune e fuzzy overshoot.
- Lógica de controle para aquecimento, resfriamento, aquecimento/resfriamento (simultâneos) e acionamento de servo motores.
- Fonte para alimentação auxiliar: 12 Vcc/25 mA.
- 1 saída de controle a relé (SPST), tensão (SSR) ou analógica (mA) (especificar).
- 1, 2 ou 3 saídas de alarmes a relé (SPST) (especificar).
- Retransmissão analógica (opcional).
- Entrada digital configurável (opcional).
- Alarme de queima de resistência (HB).
- comunicação serial RS485 MODBUS-RTU (opcional).
- Alimentação: 100 a 240 Vca ou 24 Vca/Vcc (especificar).
- Caixa plug-in policarbonato V0 padrão DIN 48 x 48 mm.
- Loop-break (alarme de malha de controle aberto), soft-start, proteção de parâmetros; ponto decimal.
- Entrada de sinal configurável: termopares (J, K, S, B, C, E, L, N, R, T), termoresistência (Pt100), termistores (PTC/NTC), sinais analógicos (0/4 a 20 mA; 0/1 a 5V; 0/2 a 10V; 0 a 50/60 mV; 12 a 60 mV).
- Certificação UL e CE
